輸出形式：繼電器輸出。
輸出點數：16點。
OFF時泄漏電流：--。
輸出保護功能：無。
額定負載電壓/電流：AC240V/2mA。
外部連接：2線式。

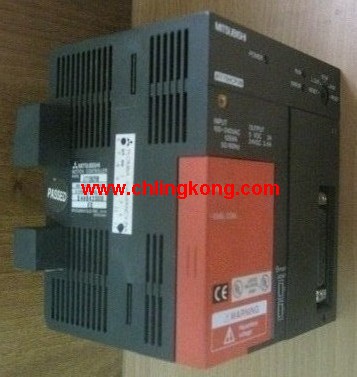

輸入輸出端子臺可拆卸型A171SHCPUN。
利用2件式構造的端子臺，維護時可在保持配線不變的狀態下更換模塊。可用網絡：10BASE2。
最大/總距離：185/925mA171SHCPUN
A1SJ71E71是一種緊湊型的以太網接口模塊，
用來在ANS系列PLC掛至以太網上A171SHCPUN。
有二種掛網模塊：A1SJ71E71-B2-S3和A1SJ71E71-B5-S3分別對應10BASE2和10BASE5，
這樣絕大多數已安裝的電纜均可繼續利用。輸入電壓范圍：AC100-120V/AC200-240VA171SHCPUN。
輸出電壓：DC5V。
輸出電流：8A。
用于Q4ARCPU。
該控制模塊監測電源、錯誤
CPU的狀態，
以及自己的錯誤狀態。
它發出的
錯誤信號的a6raf并打開相應的
繼電器輸出。
I/O點數是PLC的一項重要指標。
合理選擇I/O點數既可使系統滿足控制要求，
又可使系統總投資最低。
PLC的輸入輸出點數和種類應根據被控對象所需控制的模擬量、開關量等輸入/輸出設備情況來確定，
一般一個輸入/輸出元件要占用一個輸入/輸出點原裝三菱A171SHCPUN。
考慮到今后的調整和擴充，
一般應在估計的總點數上再加上20%~30%的備用量。
下面介紹集中控制系統I/O點數的估算。用于QCPU長距離總線連接。
適用型號：GT16、GT15、GT11、GT27、GT25原裝三菱A171SHCPUN。電纜長度：0.45米
擴展電纜于連接CPU主基板和擴展基板，
按型號可提供不同的電纜長度，
如果需要連接AnN型擴展基板則需要，
選用A1SC05NB（A1SC07NB）電纜。輸出點數：24點。
電壓：AC100～240V。
OFF時漏電流：0.1mA。
輸出類型：雙向可控硅輸出。
應答時間：0.5Hz+1ms原裝三菱A171SHCPUN。
36點端子臺。
帶短路保護。
帶浪涌吸收器。
控制直流電動機所需的I/O點數晶閘管直流電動機調速系統是直流凋速的主要形式，
它采用晶閘管整流裝置對直流電動機供電。
用PLC控制的直流傳動系統中，PLC的輸入除考慮主令信號外，
還需考慮合閘信號、傳動裝置綜合故障信號、抱閘信號和風機故障信號等。
PLC的輸出主要考慮速度指令信號正向1~3級、反向1~3級、允許合閘信號和抱閘打開信號等。
一般情況下，一個用PLC控制的可逆直流傳動系統大約需12個輸入點和8個輸出點，
一個不可逆的直流傳動系統需9個輸入點和6個輸出點。
三菱PLC是三菱電機在大連生產的主力產品。
它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程三菱模塊網站。

控制電磁閥所需需的I/O點數由電磁閥的動作原理可知，
一個單線圈電磁閥用PLC控制時需2個輸入及1個個輸出，
一個雙線圈電磁閥需3個輸入及2個輸出，
一個按鈕需一個輸入;一個光敏開關關需4個或2個輸入，
一個信號燈需1個輸出，波段開關，
有幾個波段就需幾個輸入，
一般情況、各種位置開關都需占用2個輸入點三菱模塊網站CPU單元。
A171SHCPUN操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=A171SHCPUN&select=5
