輸入點數：64點。
額定輸入電壓、頻率：DC24V。
額定輸入電流：4.0mA TYP。
響應時間：0.1～70ms。
公共端方式：32點/公共端。
中斷功能：有R04CPU。
外部配線連接方式：40針連接器兩個。
輕松連接高密度排列的輸入輸出端子。
備有16點、32點、64點的輸入輸出模塊。
可根據用戶系統選擇最適合的機型，有助于節省空間和成本R04CPU
端子排與Q系列兼容，可直接使用現有系統的端子排R04CPU。
因此，可降低系統更新時的配線成本。
追求便捷性的“模塊設計”。
在輸入模塊上粘貼白色標簽，在輸出模塊上粘貼紅色標簽，
并將額定規格清晰標記在模塊正面，可防止錯誤使用。
將輸入輸出編號刻印在模塊正面上方的輸入輸出顯示LED上，可輕松確認ON/OFF狀態R04CPU。
16點模塊的配線端子上記錄了各信號的端子排列情況，可防止誤配線。
64點模塊中可以32點為單位，通過開關切換顯示輸入輸出編號。
此外，串口號標記在模塊正面下方，可輕松確認。晶體管輸出。
控制軸數：4軸。
控制単位：mm、inch、degree、pulse。
定位數據：600數據/軸。
模塊備份功能：將定位數據、模塊啟動數據保存到閃存ROM中 (無電池)原裝三菱R04CPU。
啟動時間（運算周期0.444ms、1軸）：0.3ms。
最大輸出脈沖：200000pulse/s。
伺服間的最大連接距離：2m。
外部配線連接方式：40針連接器兩個。
直線插補：2軸、3軸、4軸。
圓弧插補：2軸。
輕松進行定位控制
定位模塊使用通過工程軟件設定的“定位數據”進行位置控制和速度控制等原裝三菱R04CPU。
在該位置控制和速度控制中還配備了增加“條件判斷”后執行或重復執行指定的定位數據等高級定位控制功能。
例如，在汽車車門的密封工序中，需要進行高精度的定位控制，
以便將密封劑涂抹在車門的密封部分。
因此，需通過直線和圓弧追溯準確的軌跡，執行高精度插補控制。
定位模塊包括晶體管輸出型和差分驅動器輸出型2種，可根據連接的驅動模塊進行選擇原裝三菱R04CPU。
選擇差分驅動器輸出型時，可輸出最高5Mpulse/s的高速脈沖并進行最長10m的遠距離連接。
這些定位模塊可進行位置控制和速度控制。
除以往的直線插補功能、圓弧插補功能以外，還全新配備了螺旋線插補功能，
可用于需進行銑削加工等復雜控制的用途?？刂戚S數：8軸。
運算周期：0.444ms、0.888ms、1.777ms、3.555ms。
控制単位：mm、inch、degree、pulse。
定位數據：600數據/軸。
啟動時間（運算周期0.444ms、1軸）：0.7ms。
伺服放大器連接方式：SSCNETⅢ/H。
站間距離（最大）：100m。
外部配線連接方式：40針連接器兩個。
直線插補：2軸、3軸、4軸。
圓弧插補：2軸。
與定位模塊相同，簡易運動模塊可在設定簡易參數并通過順控程序啟動后，
輕松進行定位控制、高級同步控制、凸輪控制、速度/扭矩控制等各種運動控制。
可根據用戶的控制需求，從最大控制軸數為2軸、 4軸、 8軸、 16軸的類型中選擇最適合的模塊。
定位控制(密封劑/膠粘劑涂敷設備等）。
同步控制/電子凸輪控制(拾放機、包裝機等）。
速度/扭矩控制(沖壓機、壓鑄成型機等）。
速度/位置控制切換(生產半導體晶片等）。

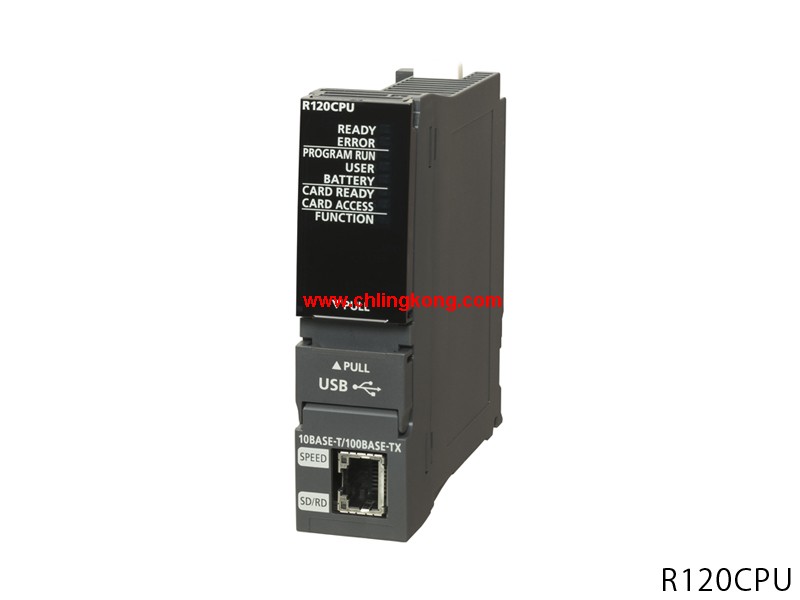

MELSEC iQ-R系列的簡易運動模塊、定位模塊、高速計數器模塊為智能功能模塊，
可分別通過簡易編程進行高速、高精度的運動控制、定位控制和和位置檢測qj71c24-r4。
簡易運動模塊具有與定位模塊同樣的操作便捷性，

可像運動控制器一樣進行行同步控制、凸輪控制等高級控制可編程控制器CPU 。
可連接到支持伺服系統專用高速同步網絡SSCNNETⅢ/H的伺服放大器上。
通過簡易編程進行運動控制。
可通過軟件實現齒輪、軸、、變速機、凸輪的動作qj71c24-r4。
最適合銑削加工的螺旋線插補。
常規啟動、高速啟動、多軸同時啟動。
高精度的ON/OFF脈沖時間測量。
